ケーシング・ロックピン図面

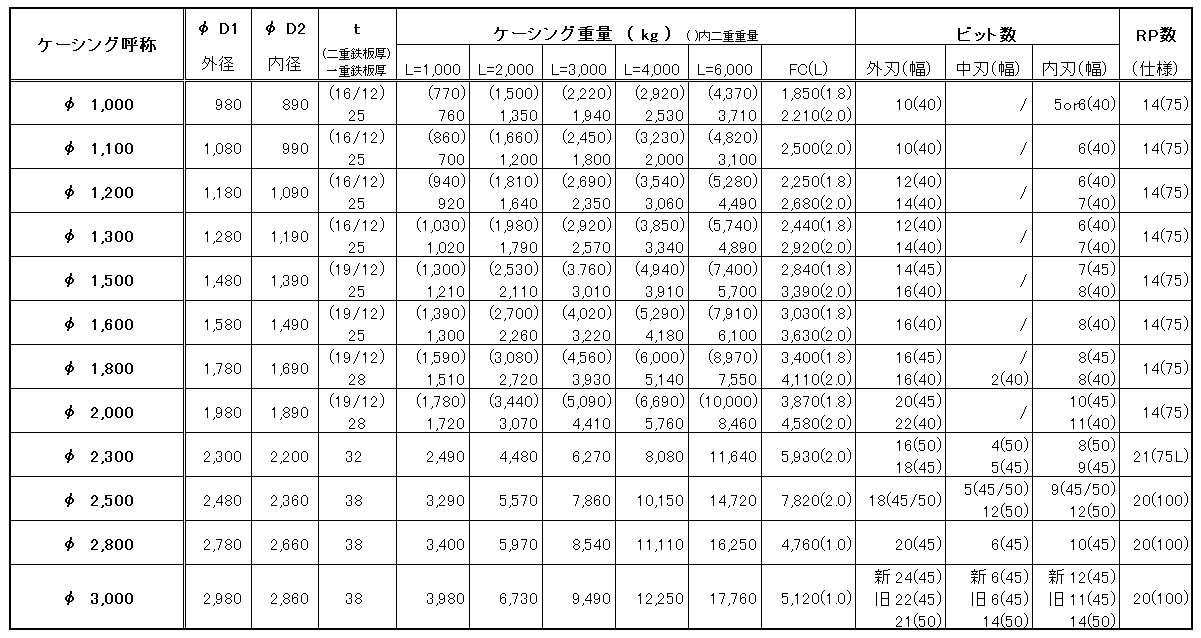

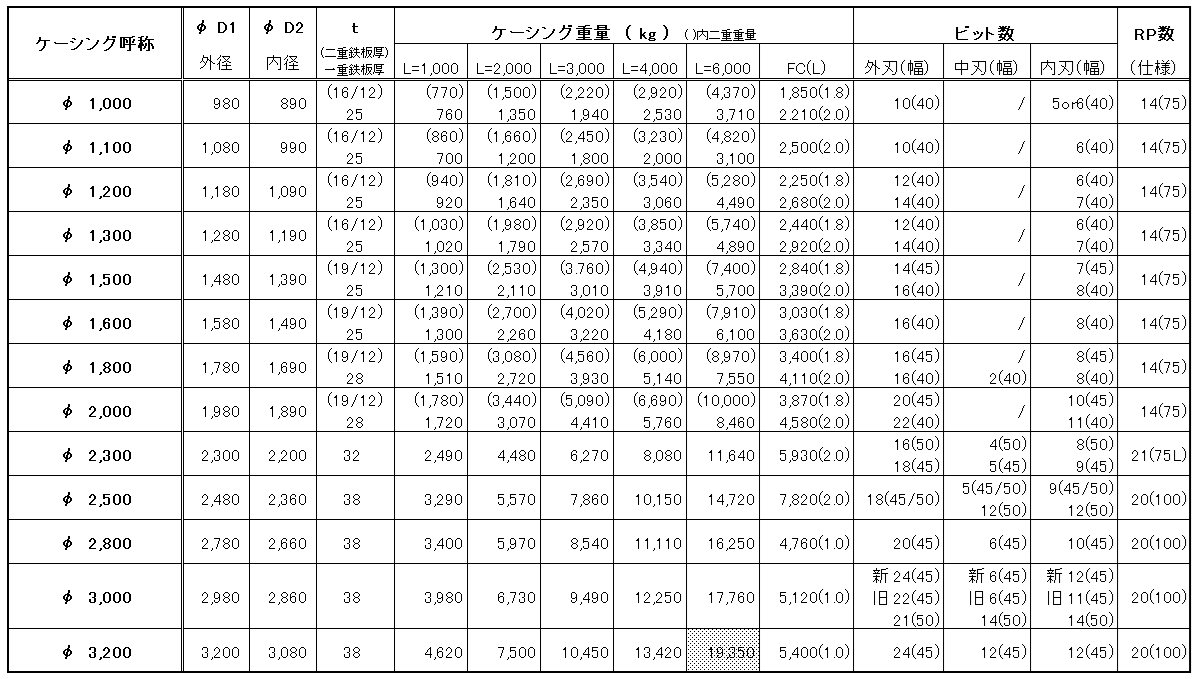

ケーシング寸法表

ケーシング寸法表

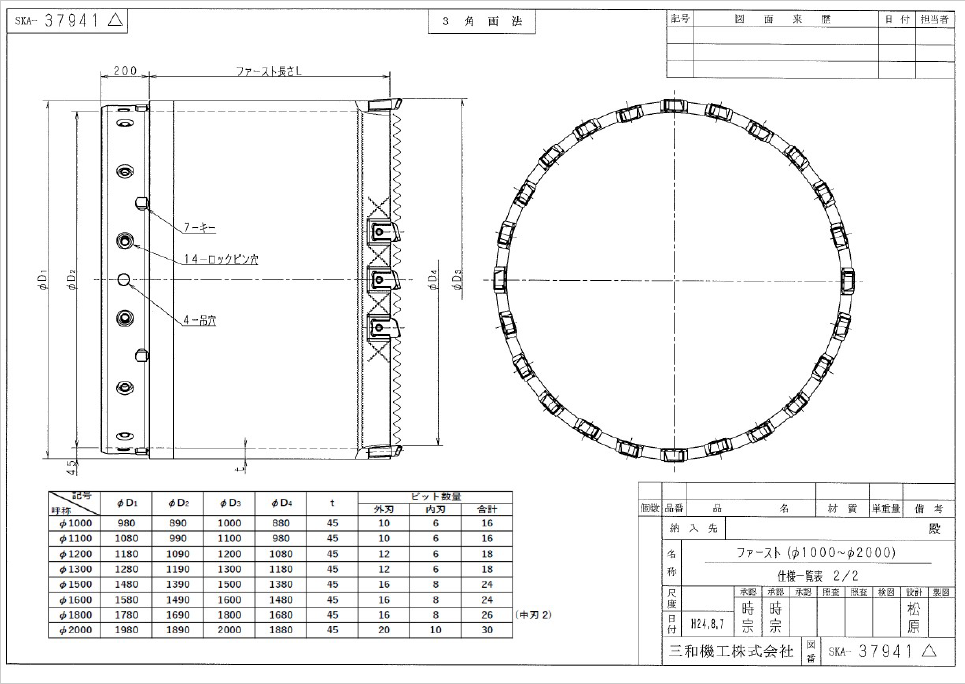

φ2,000以下 FC

φ2,000以下 FC

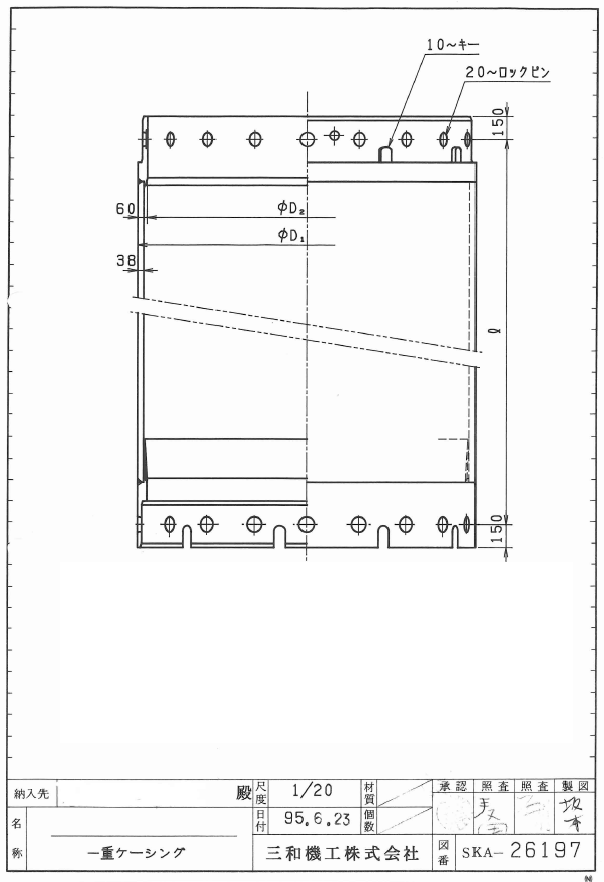

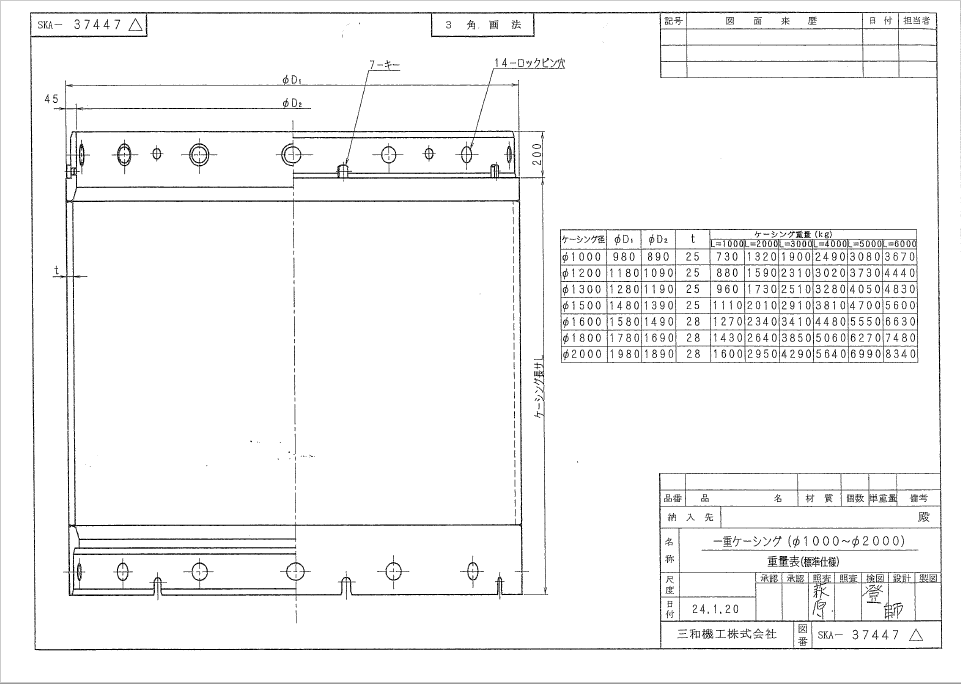

φ2,000以下 一重ケーシング

φ2,000以下 一重ケーシング

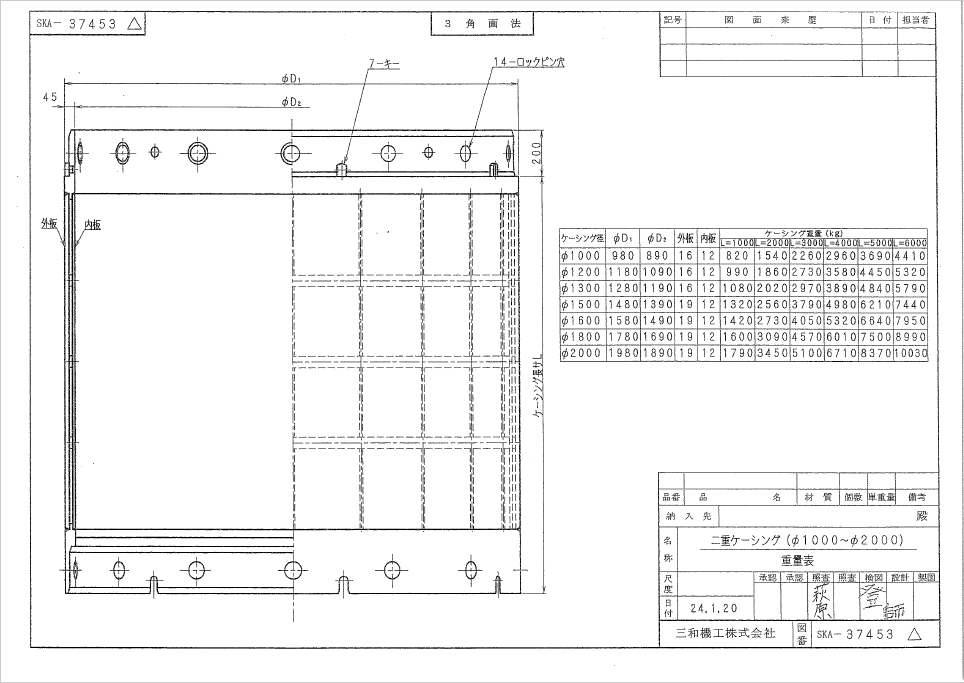

φ2,000以下 二重ケーシング

φ2,000以下 二重ケーシング

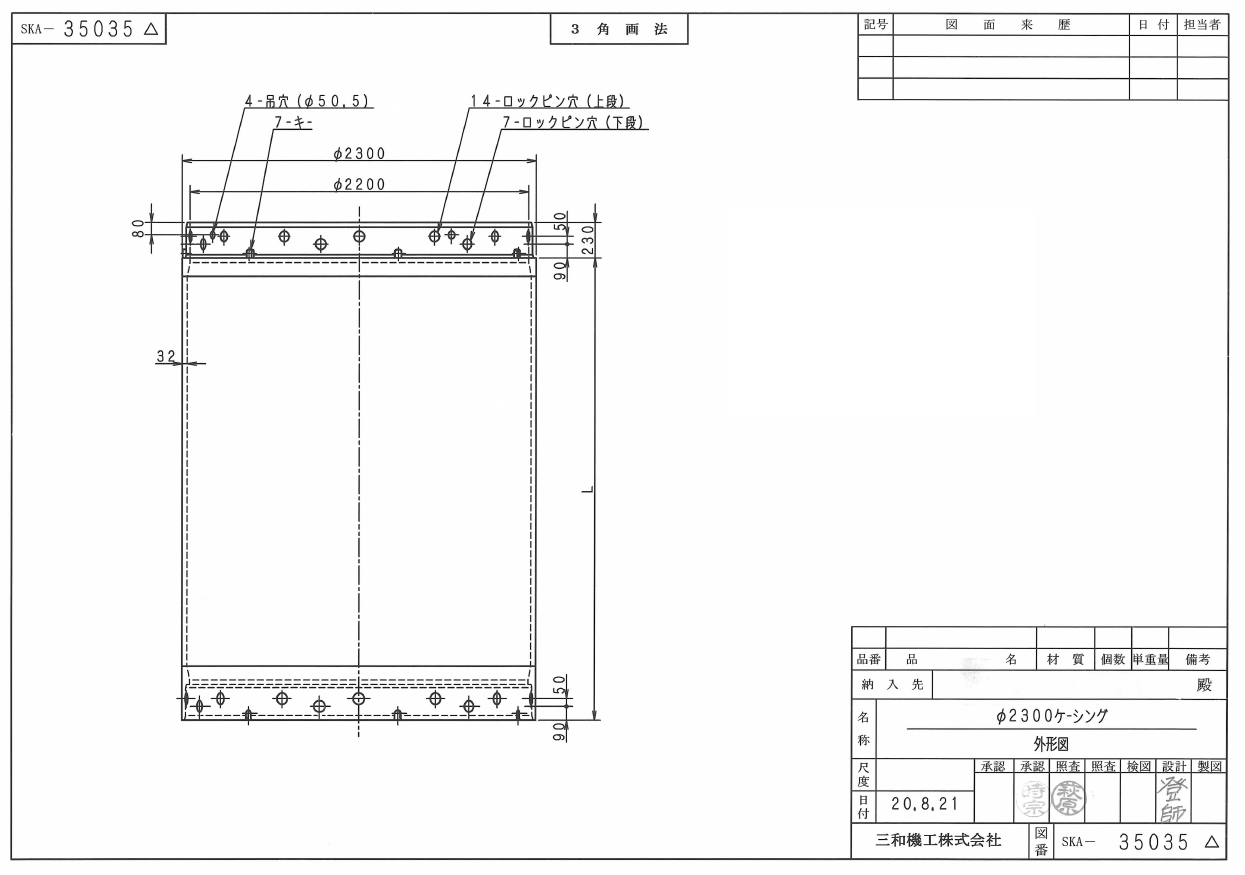

φ2,300 一重ケーシング

φ2,300 一重ケーシング

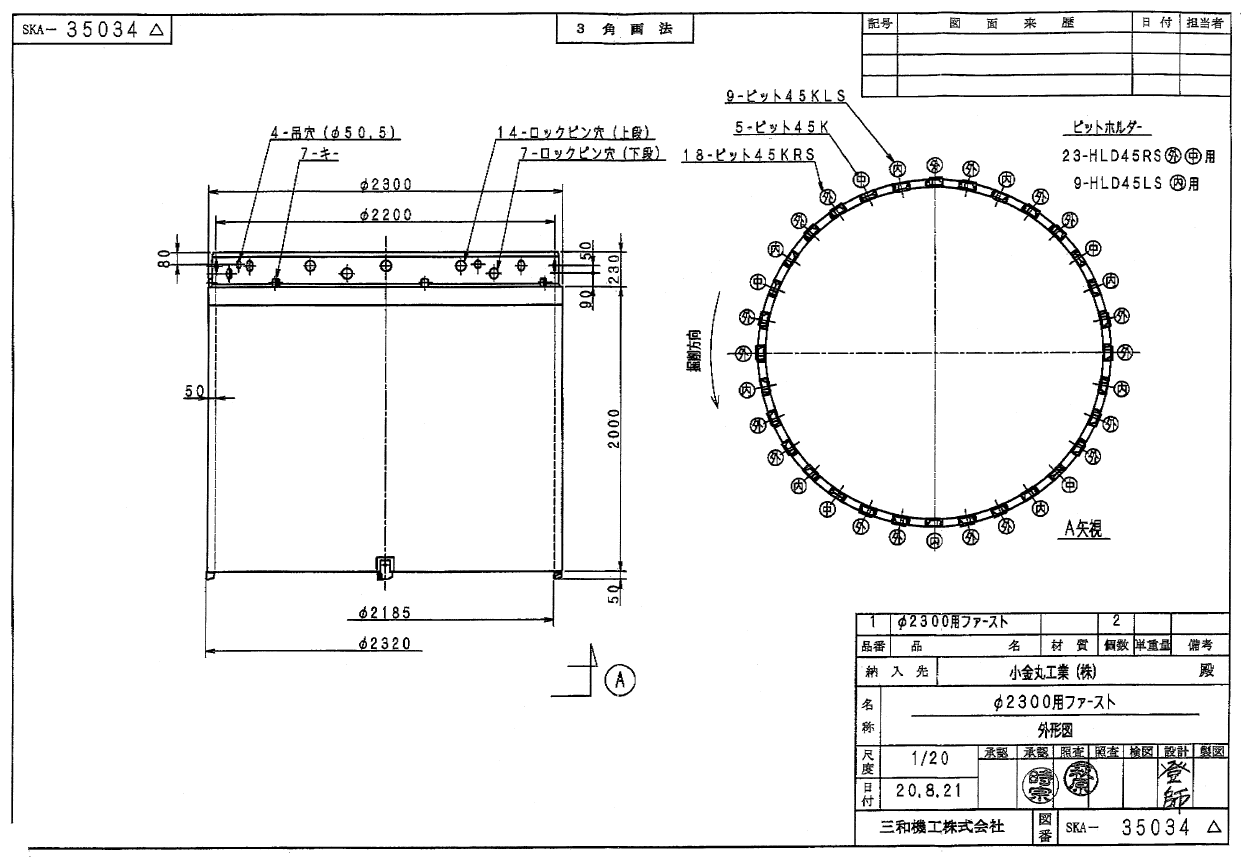

φ2,300FC

φ2,300FC

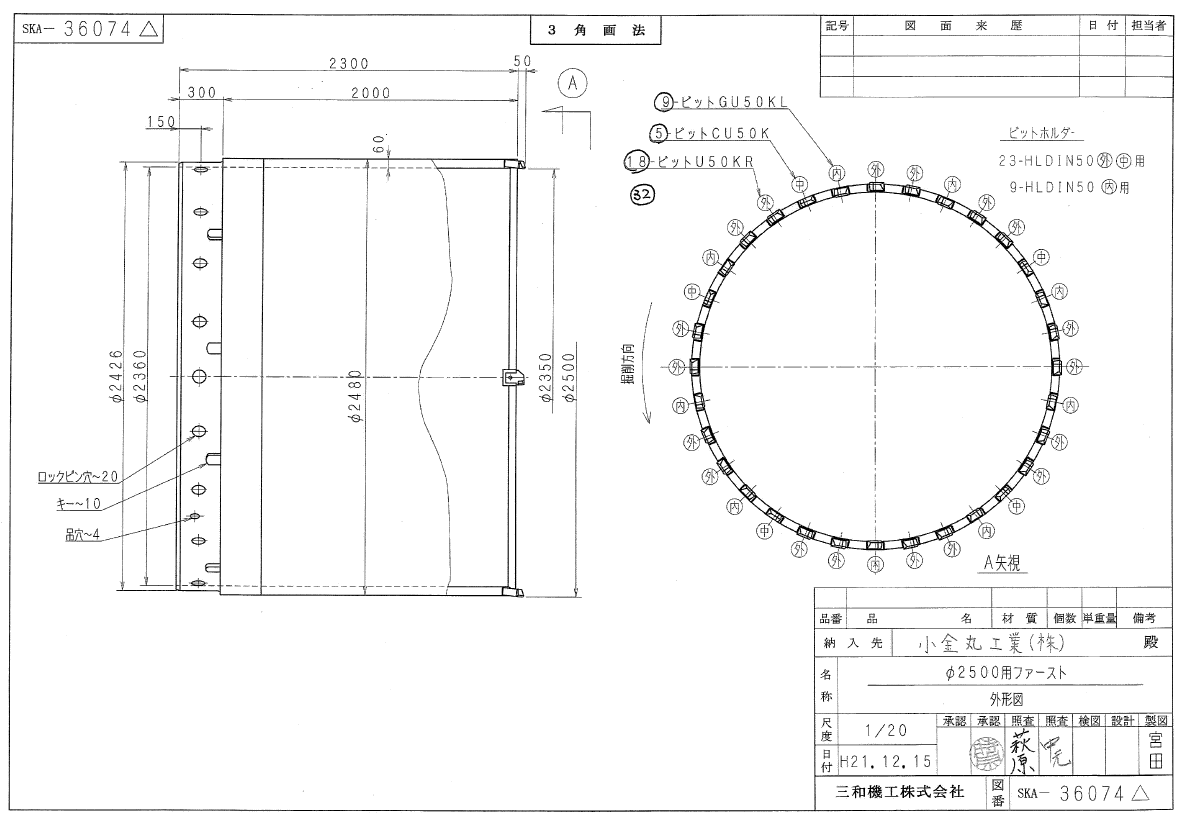

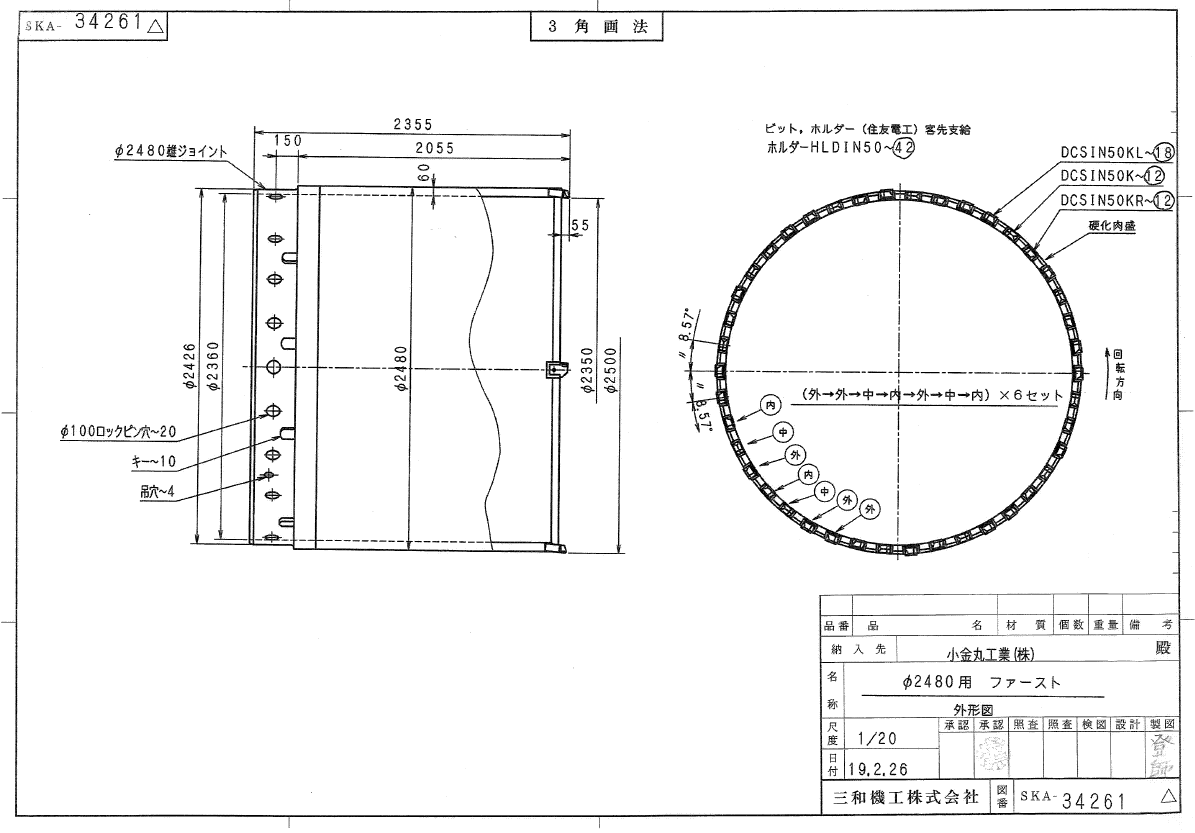

φ2,500FC 50幅ビット

φ2,500FC 50幅ビット

φ2,500FC 45幅ビット

φ2,500FC 45幅ビット

φ2,500.φ3,000 一重ケーシング

φ2,500.φ3,000 一重ケーシング

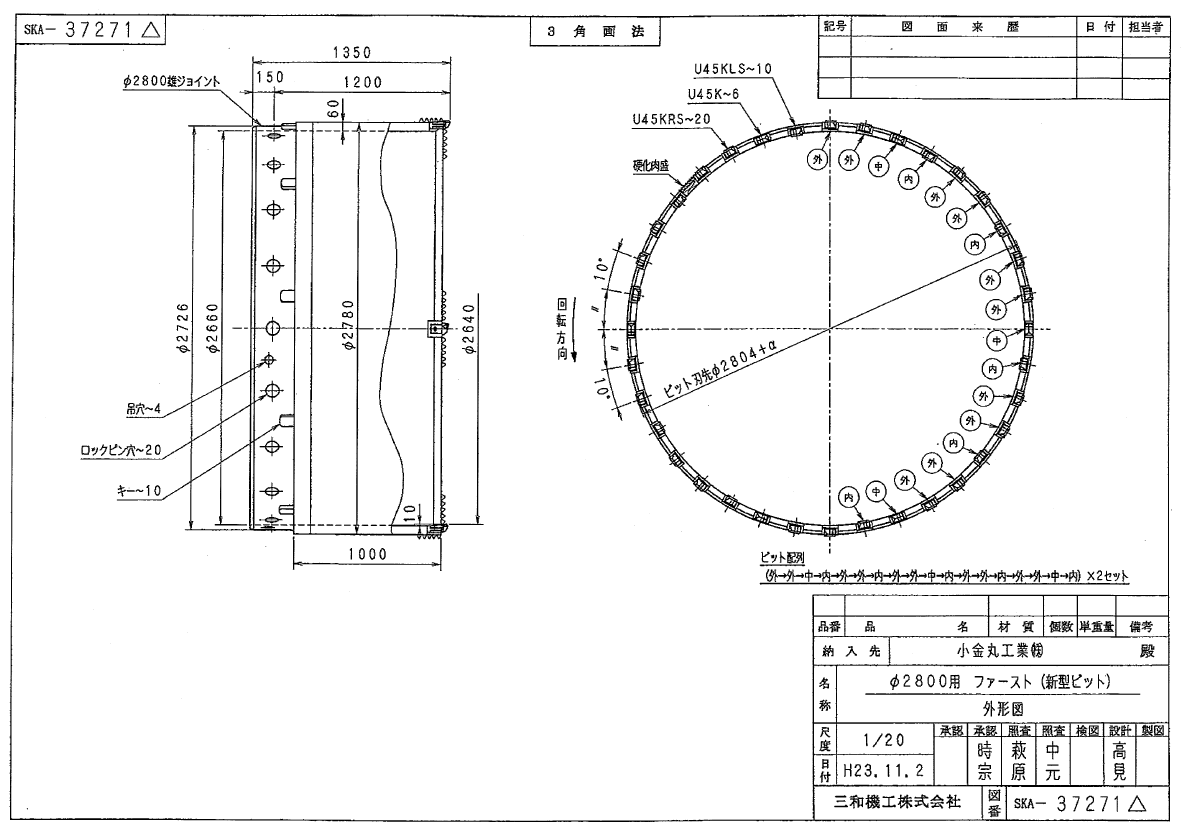

φ2,800FC

φ2,800FC

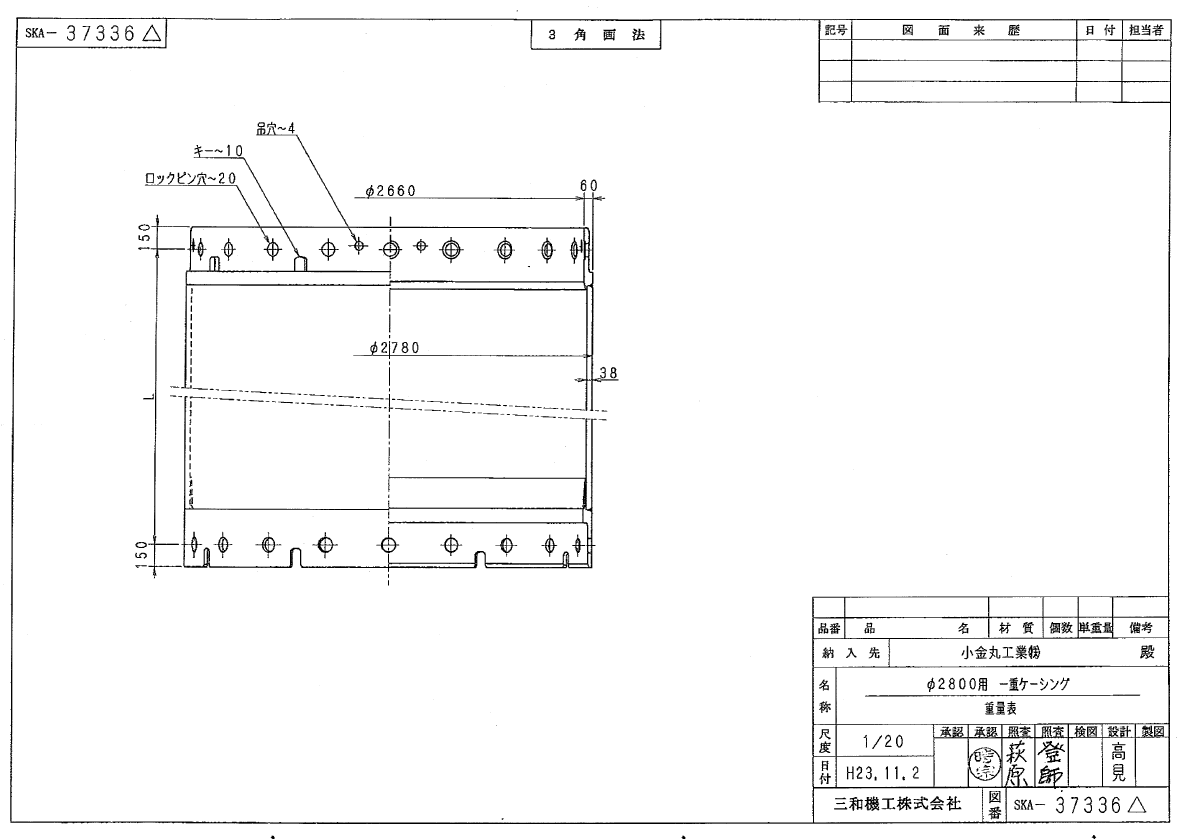

φ2,800 一重ケーシング

φ2,800 一重ケーシング

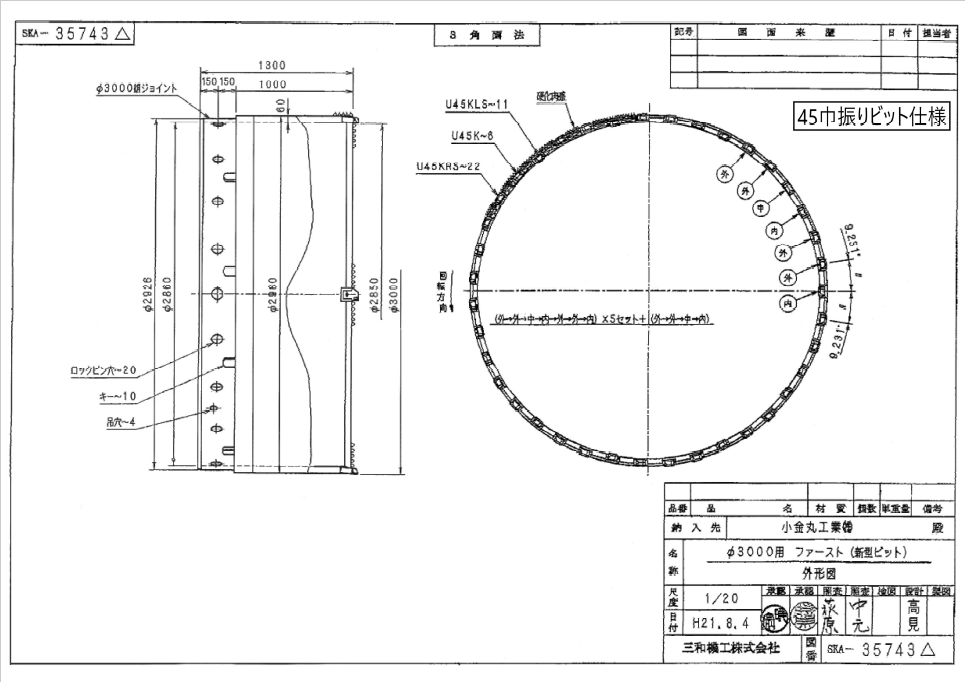

φ3,000FC 45幅ビット

φ3,000FC 45幅ビット

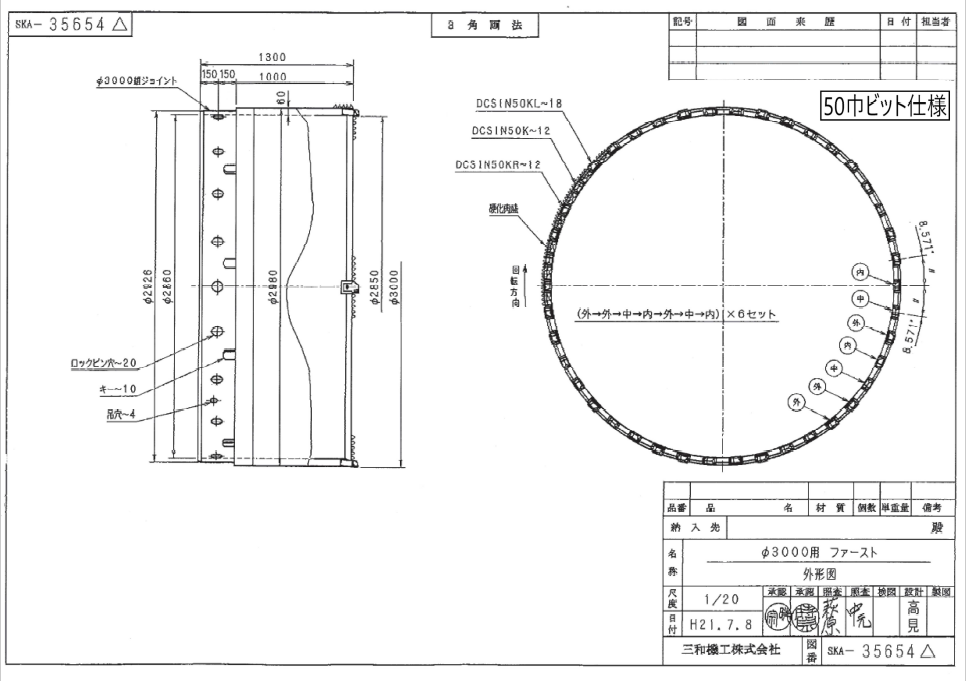

φ3,000FC 50幅ビット

φ3,000FC 50幅ビット

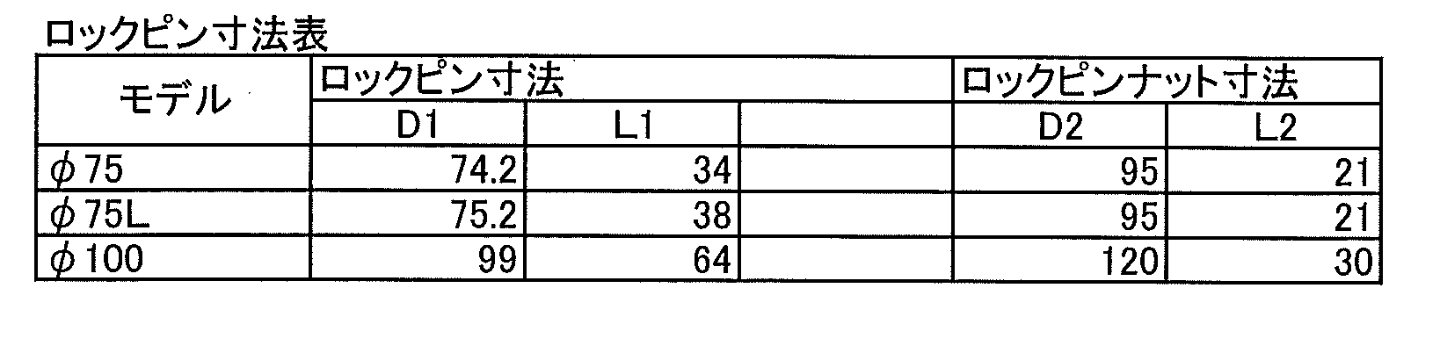

ロックピン・ロックピンナット寸法表

ロックピン・ロックピンナット寸法表

ロックピン

ロックピン

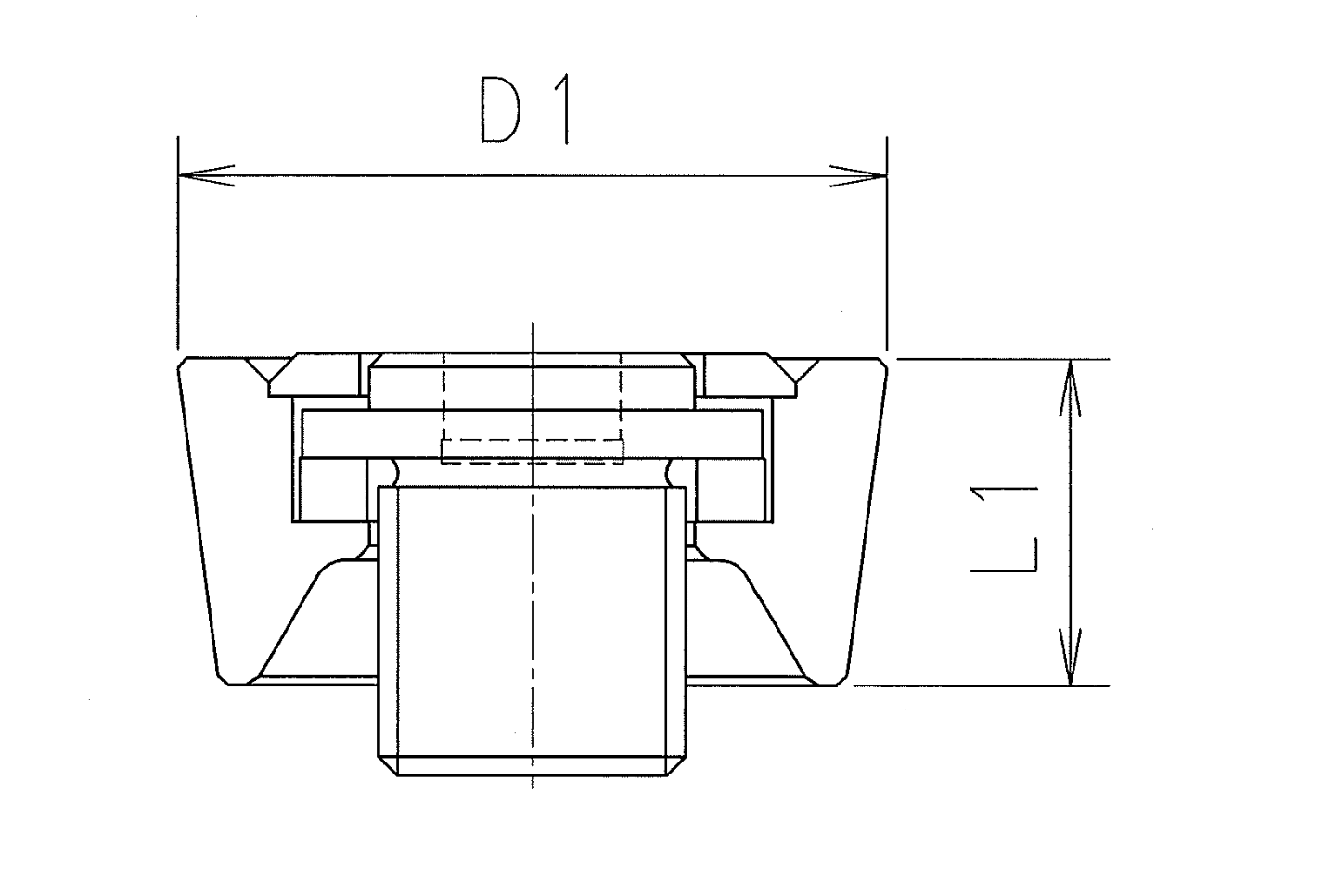

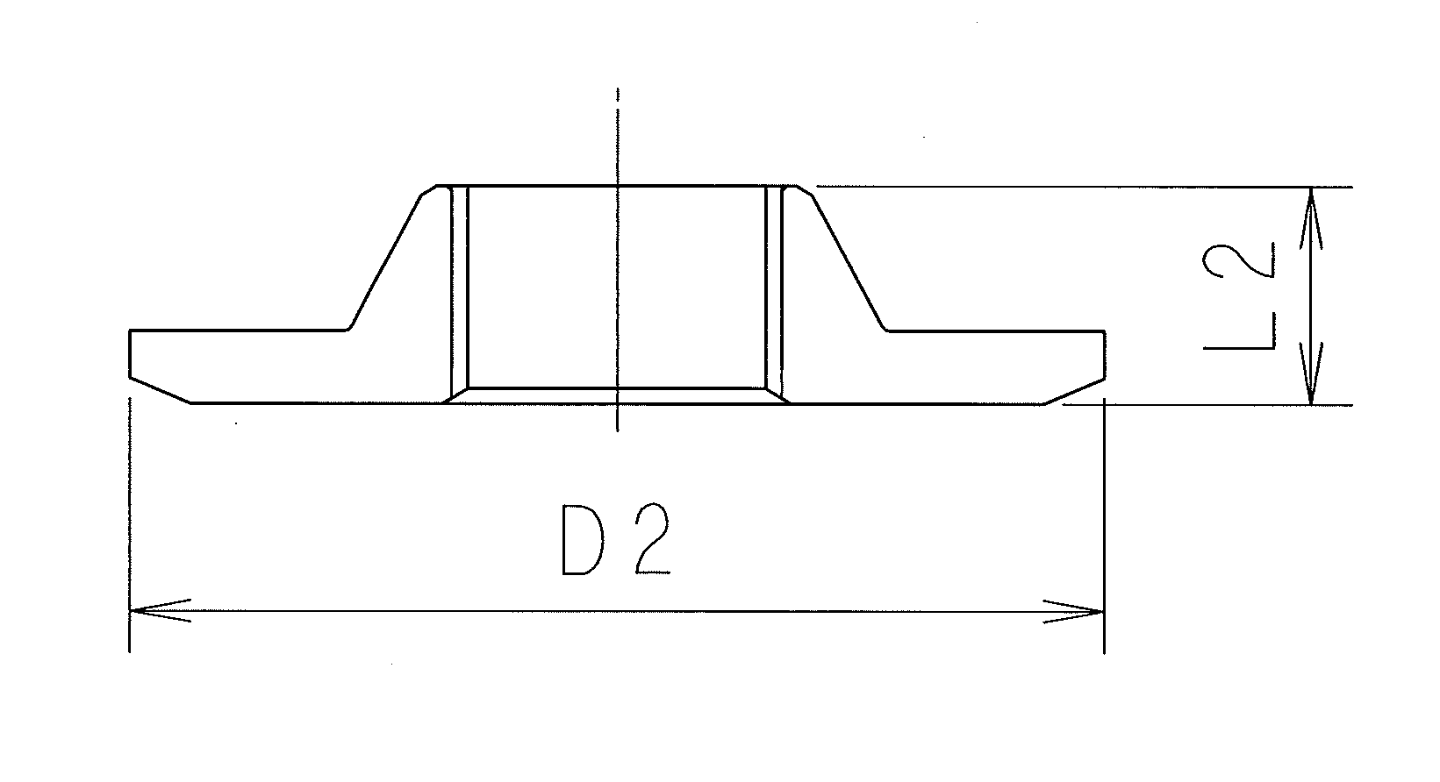

ロックピンナット

ロックピンナット
